伊顿 AGP17 系列防爆配电盘



技术数据                        适合照明电路，电伴热和插座配电系统


ATEX认证

II 2 G Ex db eb ia/ib mb [ia/ib] IIC T4~T6 Gb II 2 D Ex tb IIIC T80?C / T95?C Db IP66

IECEx认证

Ex db eb ia/ib mb [ia/ib] IIC T4~T6 Gb Ex tb IIIC T80?C / T95?C Db IP66

CUTR认证

KZ.7500361.22.01.03468

GB认证

GYJ18.1263X

情况温度

–20 °C ~ +40 °C

–40 °C ~ +55 °C (可选)

额定电压

最高到 690 V (取决于元器件)

额定电流

最高到 315 A (取决于元器件)

端子截面

最高到 300 mm?

IP防护品级

IP66

箱体质料

玻璃纤维增强聚酯

箱体颜色

玄色



技术数据 - MCB

MCB 0.5A ~ 63A

IECEx认证

Ex db eb IIC Gb

应用温度1)

-40?C~+55?C

额定电压

主触点

******440 V AC


辅助触点

******250 V AC

额定电流

主触点

0.5A ~ 63A


辅助触点

******5 A

额定分断能力 (2/3相)

10 kA

包管丝

取决于额定电流，******到125 A

连接端子

主触点

25mm2


辅助触点

2.5 mm2

重量

0.74 kg Size 1

1.13 kg Size 2

1.49 kg Size 3

箱体质料

增强阻燃尼龙

箱体颜色

玄色

可选

辅助触点；报警触点；分励脱扣；欠压脱扣

挂锁

在OFF位置配有挂锁


MCB - 订货信息

CPD161

-2

-1

1

2

-C

630

10

-1

2

1

1

产品型号

箱体尺寸

内部元器件代码

额定电压

(MCB 产品系列)

MCB

尺寸



脱扣特性



额定电流

额定分断能力



辅助触点



报警触点



分励脱扣



欠压脱扣

CPD161

2: Size 1/2极

1: MCB

1: Eaton/PL9/PL10

1: 1极

C: C 曲线

005: 0.5A

130: 13A

10: 10kA

0: NA

0: NA

0: NA

0: NA


3: Size 2/3极


400V

2: 2极

D: D 曲线

010: 1A

160: 16A

06: 6kA

1: 1NO

1: 1C/O

1: 12-110V

1: 115VAC


4: Size 3/4极



3: 3极


016: 1.6A

200: 20A


2: 1NC


2: 110-415V

2: 230VAC





4: 4极


020: 2A

250: 25A


3: 1C/O



3: 400VAC







030: 3A

320: 32A


4: 2NO










040: 4A

400: 40A


5: 1NO+1C/O










060: 6A

500: 50A


6: 1NO+1NC










080: 8A

630: 63A












100: 10A







尺寸图/接线图



技术数据 - MCCB

MCCB 63 A ~ 250 A

ATEX认证

D II 2 G Ex de IIB/IIC Gb

IECEx认证

Ex de IIB/IIC Gb

操作温度

-20 ?C ~ +70 ?C

应用温度1)


  -20 ?C ~ +55 ?C (IIC / IIB 基于AGP17)

事情温度


-20 ?C ~ +110 ?C (IIC / IIB)

蕴藏温度


  -20 ?C ~ +55 ?C 原包装

装置位置


 笔直式旋转90?

脱扣方法


 热磁脱扣

宁静隔离EN 61140标准

在辅助触点和主触点之间


500 VAC


在辅助触点间

300 VAC

额定攻击耐压

主触点


8000 V


辅助触点


6000 V

额定事情电压 Ue

440 V

额定分断能力 Icu

400/415/440V (50/60Hz) kA/cos y


10 kA/0.25 或 25 kA


500VDC


10 kA

额定事情电压

主触点


63 A, 80 A, 100 A, 125 A, 160 A, 200 A 或 250 A


辅助触点

 ******5 A

Ir 可调规模


  0.8 ~ 1.0 x 额定电流

短路�；�


Ii = 10 x In

Utilization category to IEC/EN 60947-2

A

负载类型

AC1 & AC3

主触点接线尺寸


  1 x 4.0 mm? 到 1 x 185 mm?

辅助触点额定电压


 ******500 V AC

辅助触点额定电流

AC15 Ie (******到 230 V) / DC13 Ie (******到 24 V)


4 A / 3 A


AC15 Ie (******到 400 V) / DC13 Ie (******到 60 V)

2 A / 1.2 A


AC15 Ie (******到 500 V) / DC13 Ie (******到 110 V)

1 A / 0.8 A


DC13 Ie (******到 220 V)

0.3 A

辅助/报警触点接线尺寸

1.0 mm? ~ 4.0 mm?

短路延迟时间

< 10 ms

重量


  10.5 kg - 4极 / 10 kg - 3极

箱体质料


 聚酰胺

IP防护品级


IP20

1) 需要考虑操作温度的规模和元器件的******允许的温升。


MCCB - 订货信息

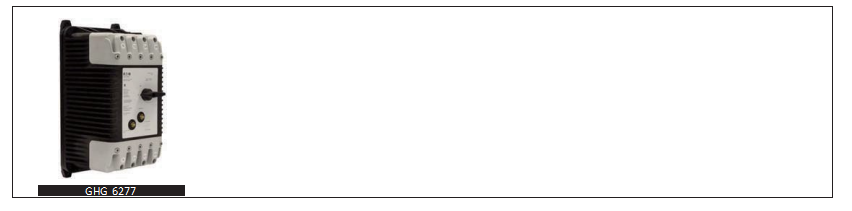

GHG 6277

0


01


R0

1

3

2

产品型号



结构




配件




版本



开孔数



短路电流

额定电流

GHG6277

MCCB

0

分励脱扣 24V AC/DC + 辅助触点 1NO

01

E系列(标准) R0

3 孔

IEC 10 kA@ 440V 3

63 A 2


MCCB + 1NO

1

分励脱扣 110V-130V AC/DC + 辅助触点 1NO

02

A系列(仅10kA) R1

4 孔

IEC 25 kA@ 440V AC 4

80 A 3


MCCB + 1NC

2

分励脱扣 208V-250V AC/DC + 辅助触点 1NO

03



10kA@500V DC

100 A 4


MCCB +

3

分励脱扣 380V-440VAC/DC + 辅助触点 1NO

04




125 A 5


跳闸指示器 1NO


欠压脱扣 24V 50/60Hz + 辅助触点 1NO

05




160 A 6


MCCB + 1NO/1NC

4

欠压脱扣 110V-130V 50/60Hz + 辅助触点 1NO

06




200 A 7


跳闸指示器 1NC

5

欠压脱扣 208V-240V 50/60Hz + 辅助触点 1NO

07






MCCB + 2NO 5

6

欠压脱扣 380V-440V 50/60Hz + 辅助触点 1NO

08




250 A 9


MCCB + 2NC 6

7

欠压脱扣 480V-525V 50/60Hz + 辅助触点 1NO

09






MCCB + 2NO +


分励脱扣 24V AC/DC

10






跳闸指示器 1NO

8

分励脱扣 110V-130V AC/DC

11






MCCB + 2NC +


分励脱扣 208V-250V AC/DC

12






跳闸指示器 1NO

9

分励脱扣 380V-440VAC/DC

13






MCCB + 1NO +


欠压脱扣 24V 50/60Hz

14






1NC +


欠压脱扣 110V-130V 50/60Hz

15






跳闸指示器 1NO


欠压脱扣 208V-240V 50/60Hz

16








欠压脱扣 380V-440V 50/60Hz

17








欠压脱扣 480V-525V 50/60Hz

18








辅助触点 2NO

19








欠压脱扣 24V DC

20





尺寸图/接线图



技术数据 - RCD

RCD 30mA ~ 300mA (25/40/63 A)

IECEx认证

Ex db eb IIC Gb

应用温度1)

-25?C~+55?C

额定电压

主触点

******400 V AC


辅助触点

******250 V AC

额定电流

主触点

25A ~ 63A


辅助触点

******5 A

额定剩余行动电流

30mA, 100mA 或 300mA

包管丝

取决于额定电流，******到100 A

连接端子

主触点

25mm2


辅助触点

2.5 mm2

重量

0.74 kg Size 1

1.13 kg Size 2

1.49 kg Size 3

箱体质料

增强阻燃尼龙

箱体颜色

玄色

可选

辅助触点；报警触点

挂锁

在OFF位置配有挂锁


RCD - 订货信息

CPD161

-2

-2

1

2

-630

030

-1

0

产品

型号

箱体

尺寸

内部元器件

代码

额定电压

(RCD 产品系列)

RCD 尺寸

额定电流

额定剩余

行动电流

辅助触点

报警触点

CPD161

2: Size 1/2极

2: RCD

1: Eaton/PFIM 400V

2: 2极

250: 25A

030: 30mA

0: NA

0: NA


3: Size 2/3极



4: 4极

400: 40A

100: 100mA

1: 1C/O

1: 1C/O


4: Size 3/4极




630: 63A

300: 300mA



尺寸图/接线图
